本試驗機是根據中華人民共和國國家标準GB/T 24718-2009《防眩闆》試驗要求，研發生産的，主要測試防眩闆抗風荷載及抗變形量試驗。

防眩闆整體性能試驗機特點（一）機械工藝結構：    防眩闆整體性能試驗機主機架主要由底座、四根立柱和二根高精密滾珠絲杠構成門式框架結構；傳動加載系統采用伺服電機及同步齒形帶減速裝置，帶動高精密滾珠絲杠轉動，再驅動移動橫梁實現加載。（二）控制及測量系統：  防眩闆整體性能試驗機采用的Test4.0全數字閉環控制系統進行控制及測量，采用電腦進行試驗過程及試驗曲線的動态顯示，并進行數據處理。試驗結束後可通過圖形處理模塊對曲線放大進行數據再分析編輯。  （三） 技術指标

1、試驗力   1000N（可另加配傳感器來擴展測力範圍）

2、 準确度等級    0.5級3、試驗力測量範圍:  0.2%～100%FS（滿量程）4、 試驗力示值誤差 示值的0.5%以内

5、試驗力分辨率: 最大試驗力的±1/1000全程不分檔，且全程分辨率不變

 6、力控速率調節範圍 0.005～5%FS/s

 7、力控速率控制精度  ：速率＜0.05%FS/s時，爲設定值的±2%以内8、有效拉伸行程  670mm（含夾具）

 9、、有效試驗寬度400mm 10、主機外形尺寸 790x410x1720mm（可訂制尺寸） 11、主機重量    約290Kg 12 電源： 220V，50Hz，0.75kW(四)牽引裝置使用說明

     1） 實驗前應將支架用膨脹螺栓固定在地面上，T型台的中心應與材料試驗機的中心對齊。

    2)旋緊下夾具上的腳輪，使它對下夾具提供良好的支撐。

     3）試樣的中心應與刻度尺的中心線重合。

     4）將标準夾具夾持在試樣的中部，旋緊蝶形螺母。

     5）旋轉滾輪安裝座以調整調節螺杆的高度，量取安裝座上刻線與試驗機的台面高度H。（H=h/2-57，h爲試樣高度），旋緊鎖緊螺母。

   6）將鋼絲繩的一端安裝在标準夾具上，插入插銷，將另一端繞過滾輪，安裝在夾具上，插入插銷。

     7）選擇實驗方案，將傳感器示數清零，開始試驗。

軟件界面介紹：

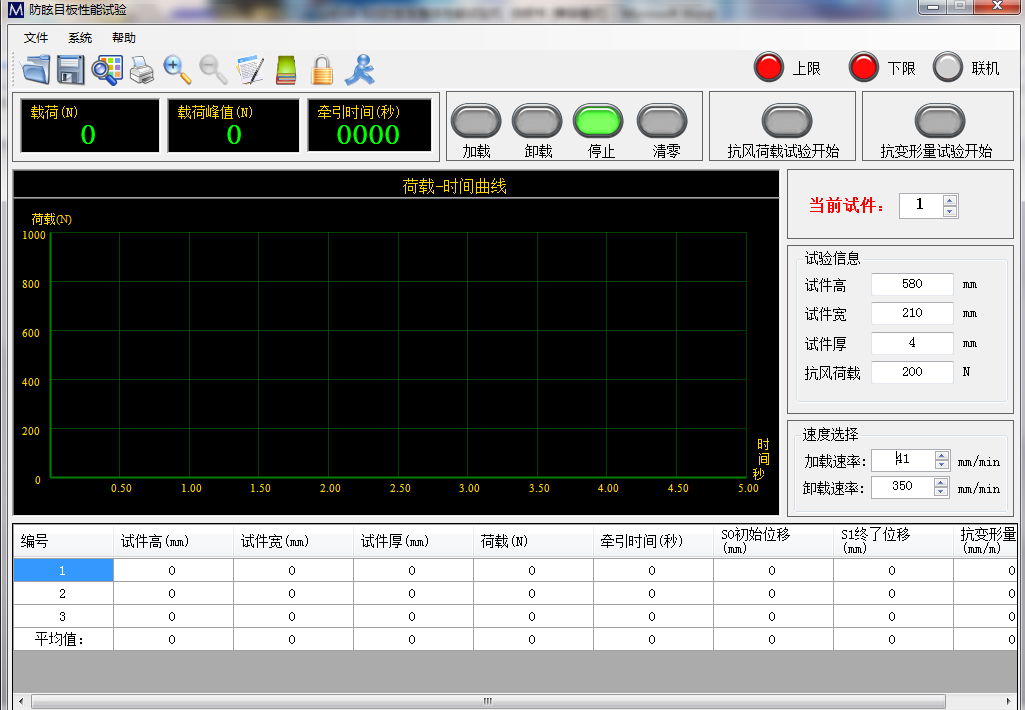

1啓動界面

2.數據實時顯示：

.當前荷載

.荷載峰值

.牽引時間

3.操作區域：

加載：控制電機向上拉伸

卸載：控制電機向下卸載

停止：電機停止

清零：清除零點

抗風荷載試驗開始：上好試件後點按，抗風荷載試驗開始。

抗變形量試驗開始：上好試件後點按，抗變形量試驗開始。

試驗信息錄入

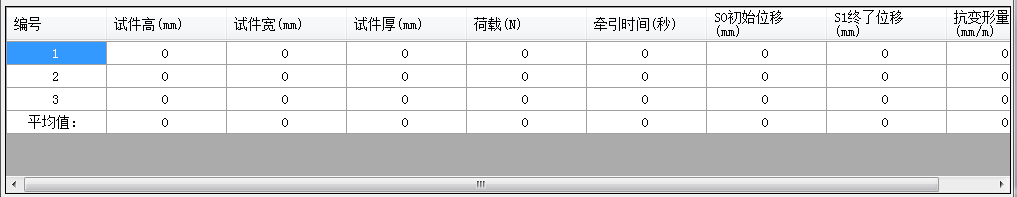

4.試驗結果：

試驗完成後顯示試驗結果數據。

5.快捷圖标：

依次爲：打開保存的實驗數據

     保存實驗數據

打印預覽

打印

曲線的放大與縮小

試驗信息錄入

    紅色代表已到上限位。

    紅色代表已到下限位。

紅色代表已聯機。

 6. 試驗流程簡要說明：：

  （1）抗風荷載試驗：

  將防眩闆底部固定于試驗平台上，闆的中部用标準夾具夾持，以标準夾具的中點爲力學牽引點，用剛性連接介質通過定滑輪與試驗機牽引系統牢固連接，牽引點應與定滑輪下緣在同一水平線上，且牽引方向應垂直于防眩闆闆面，在連接介質完全松弛的情況下，以100mm/min的速度牽引，直至闆面破裂或已經達到最大負荷時，停止試驗，所受最大牽引負荷即爲試樣的抗風荷載。如此共進行三組試驗，取三次試驗結果的算術平均值爲測試結果。

試驗牽引裝置的設置按附錄A的要求進行。

(2)抗變形量 R

  試驗設備設置同抗風荷載,將防眩闆固定于試驗平台上,并與試驗機良好連接。标記出闆上端到操作台平面的投影S0，啓動試驗機，以15mm/min的速度進行牽引，當牽引負荷達到按最大值中規定的抗風荷載時,停止牽引,卸掉施加負荷,使防眩闆自由恢複,5min後作闆上端到操作台平面的投影，标記爲S1，輸入電腦彈出窗口，電腦自動算出抗變形量。

如此共進行三組試驗， 取三次試驗結果的算術平均值爲測試結果。
