一、技術參數

1、纏繞速度          1--20.0 R/min/

2、自由張力: 25n-250n 無極可調

3、纏繞最大輸出扭力       40n.m

4、芯棒直徑與鐵絲對應表（2-5mm直徑鐵絲）

5、最大試驗距離   700mm

6、整機尺寸  1200*220*350  mm/

7、功耗      AC 220V   0.25Kw

8、整機重量：150kg

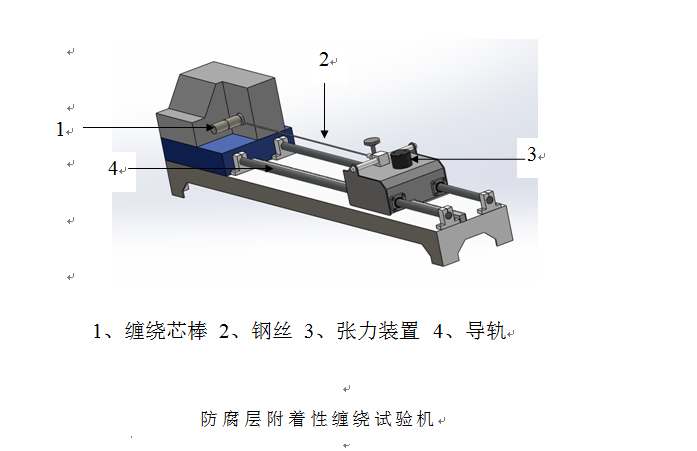

二、結構示意圖

三、操作及設置

1、根據鋼絲

1、設置纏繞圈數：打開電源，按 SET 設置鍵      設置纏繞圈數，再次

鍵移位設置按      纏繞速度。

2、將鋼絲試樣，一頭插入芯棒插孔。另一頭插入張力鎖緊裝置、頂緊螺絲。

3、按：“試驗”鍵、開始纏繞、達到設定纏繞圈數纏繞停止。

鍍鋅（鋅鋁合金）層附著性能試驗方法

1試樣準備

1.1用直徑與網片鋼絲直徑相同的鋼絲，與網片在同一工藝條件下鍍鋅（鋅鋁合金），同時鍍3根， 每根試樣長度不小于表B.1規定，試驗前可對試樣進行矯直，當用手不能矯直時，可將試樣置于木材、 塑料或銅的墊闆上，以木錘或橡膠錘輕輕打直，矯直後試樣表面不應有損傷；

1.2 用相同厚度鋼闆與被測立柱在同一工藝條件下鍍鋅，同時鍍3塊。

表B. 1芯棒直徑及纏繞圈數

2試驗裝置

2. 1纏繞試驗裝置

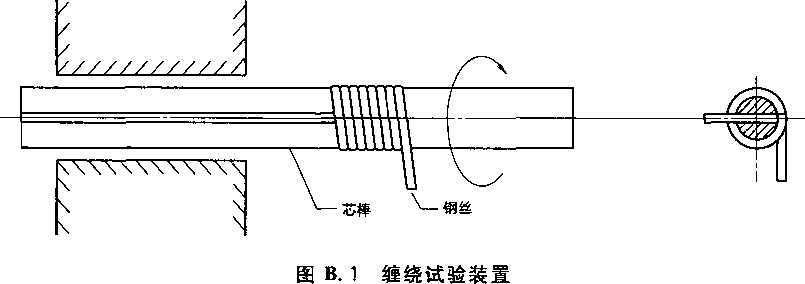

2. 1.1纏繞試驗裝置如圖B.1所示。

2. 1.2試驗機應符合纏繞松懈試驗的技術要求。

2. 1.3試驗機應能保證試樣圍繞芯棒沿螺旋方向纏成緊密的螺旋圈。

2. 1.4纏繞芯棒直徑（自身纏繞除外）應符合表B.1的規定，但允許偏差不允許有正偏差值,芯棒應 具有足夠的硬度，其表面粗糙度應不大于6. 3 ym。

B. 2. 1.5試驗機應有對試樣自由端施加張力的裝置。

B.3試驗步驟 B.3. 1纏繞試驗

B.3. 1.1將試樣沿螺旋方向以緊密的螺旋圈纏繞在直徑爲 > 的芯棒上。

B. 3. 1.2 一般情況下，試驗應在10°C〜35°C的室溫下進行，如有特殊要求,試驗溫度應爲23 °C ±5 °C。

 B.3. 1.3纏繞、松懈的速度應均勻一緻，纏繞速度爲5圈/min〜10圏/min,必要時可減慢試驗速度， 以防止溫度升高而影響試驗結果。

B.3. 1.4爲确保纏繞緊密，纏繞時應在試樣自由端施加不大于線材公稱抗拉強度相應試驗力的5%。

B.4試驗結果的判定

B.4. 1纏繞試驗後，鍍鋅（鋅鋁合金）層不開裂或起層到用裸手指能夠擦掉的程度。

B.4.2錘擊試驗後，鍍鋅（鋅鋁合金）層不剝離，不凸起。
