●儀器構成

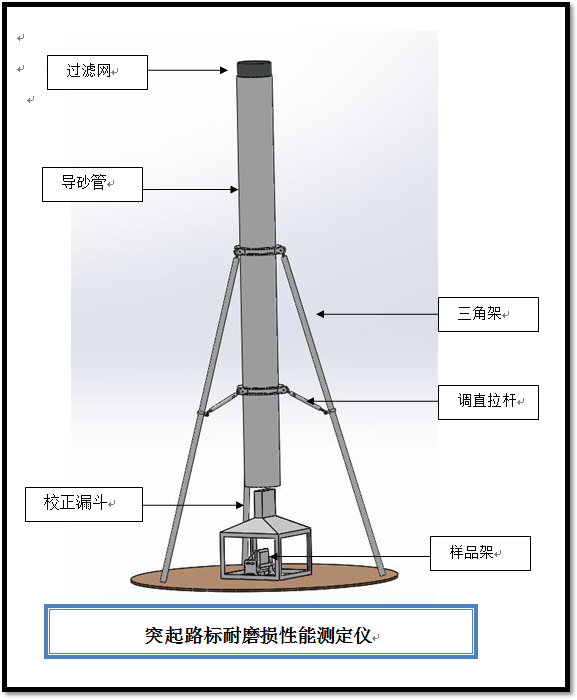

測試裝置由垂直導砂管、校正漏鬥、過濾網、樣品架和砂子收集器組成。
●主要參數
   1、可采用内經不小于150mm内壁光滑的實壁塑料管組成，長度爲2850mm，導砂管的不垂直度不大于0.2°。
   2、校正漏鬥：校正漏鬥的上口尺寸爲120mm×40mm，高度100mm，四面坡角45°。上口四邊應平直、尖銳，保證落在口邊上的砂子落入鬥内時不改變方向。該漏鬥的作用是保證直接落入口内的沙子不偏離地、盡可能垂直地沖擊突起路标，而落到口外的沙子被偏離到鬥外，不能沖擊突起路标。校正漏鬥應能上下、左右、前後移動，方便調整通過漏鬥的砂量和均勻性。
    3、過濾網：過濾網位于導砂管的上部，網孔尺寸爲大于850μm的标準網。該過濾網的作用一是确立落砂的起始點，二是限制落砂的流速。要求落砂離網的距離不應大于30mm。
   4、樣品架：用于將被測樣品夾持穩固，使樣品的基底面保持垂直，方便地將樣品與導砂管、校正漏鬥對中，能自由調整被測樣品的高度使其上邊沿與漏鬥上口保持不大于150mm，并能調整水平方向使樣品逆反射面底邊前沿與漏鬥長邊方向平行。樣品架不應阻擋落砂的自由流動。
5、收集器：可用一隻400mm×600mm的搪瓷托盤，或其它容器。收集校正漏鬥外的砂子。
