+技術參數：

1、RL觀測角α=1.05°，入射角β=88.76°，互補角度爲1.24°

2、Qd觀察角擴散: ±0.17°

3、RL光源色溫爲：2856±50K（CIE A光源）

4、Qd光源色溫爲：6500K

5、探測器爲矽二級管+V（λ）矯正器，經濾光器修正後符合CIE标準。

6、RL的測量值範圍：0~4000 mcd·m-2·lx-1

7、QD的測量值範圍：0~ 318 mcd·m-2·lx-1

8、電池連續工作時間>30小時

9、數據存儲：10萬條

10、屏幕：5寸電容觸摸屏

11、數據接口：USB

12、電池容量：锂電池  12V 5.2Ah

13、充電方式：220VAC 50HZ; DC15V

14、電源供應：锂電池

15、使用溫度：-15°C~+60°C

16、儲存溫度：-30°C~+60°C

17、操作濕度：0~98%，無結露

18、體積（長X寬X高）

淨尺寸：700mmX140mmX140mm

含包裝尺寸：880mmx485mmX255mm

19、包裝箱: 高端儀器箱

+工作原理：

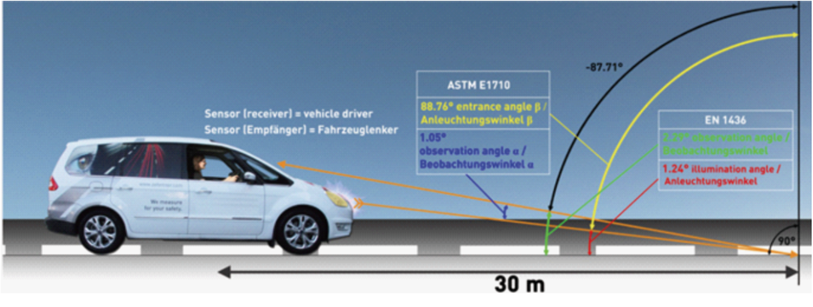

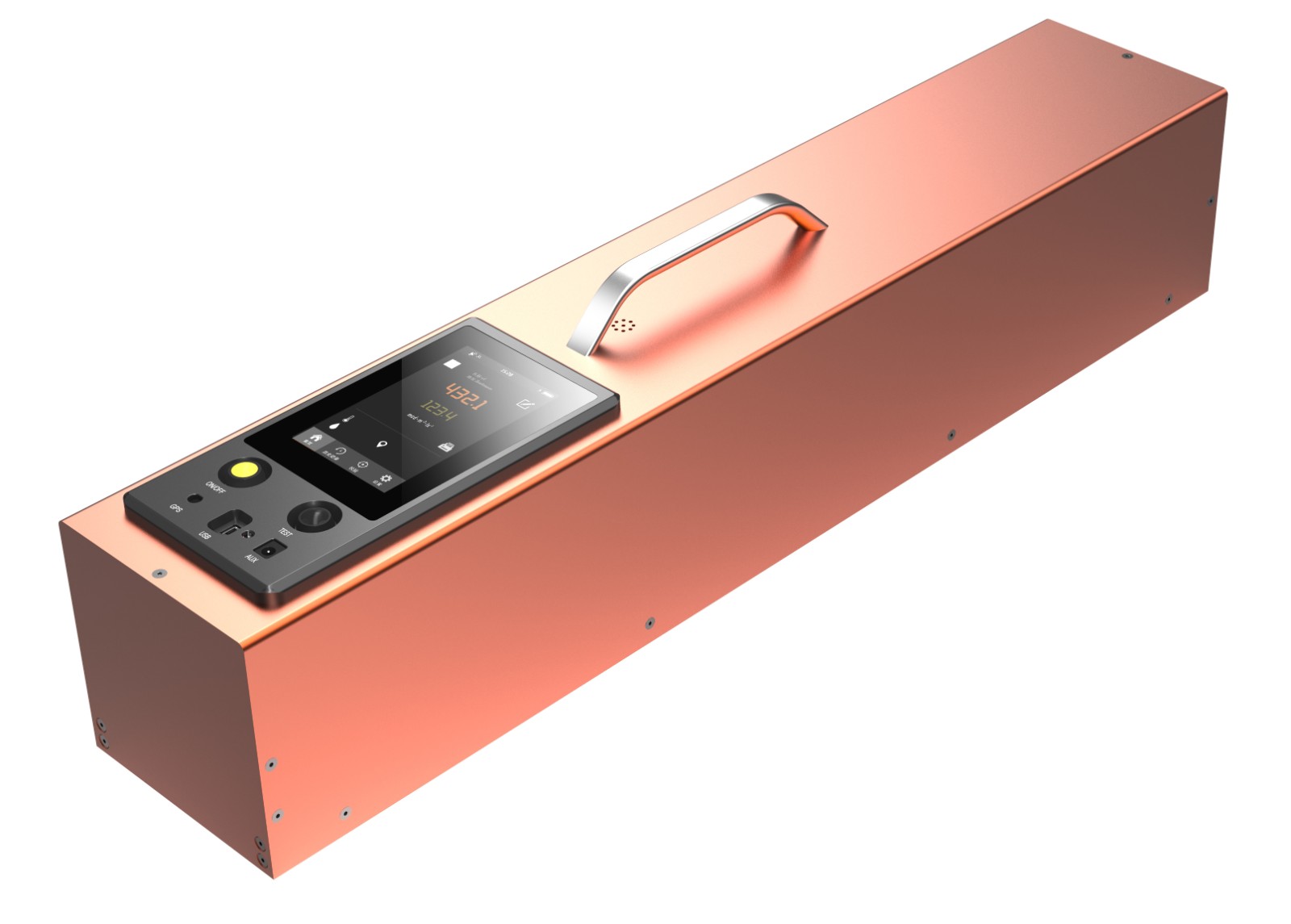

1、RP-12-Q型标線逆反射測量儀RL的幾何條件是模拟汽車夜間在公路上行駛時，汽車前照燈照射路面上的逆反射材料制作的标線，經其反射後，被駕駛室内的司機觀察到的亮度情況。其光路示意圖如下圖所示。

前照燈的光軸與路面的法線（參考軸）之間的夾角稱爲入射角（β），規定爲88.76°，前照燈的光軸與逆反射光線之間的夾角稱爲觀測角（α），規定爲1.05°。光源、光學系統按照入射角β投向标線，測量窗口的尺寸爲200X95mm，從标線反射的光線按照1.05°的觀測角α，被探測器所接收，經信号處理、計算後得到測量值，并顯示出來，此值即爲逆反射系數RL的測量值。

2、RP-12-Q型标線逆反射測量儀QD的幾何條件是模拟汽車晝間在公路上行駛時，自然光照射路面上的逆反射材料制作的标線，經其漫反射後，被駕駛室内的司機觀察到的亮度情況。自然光從标線漫反射的光被探測器所接收，經信号處理、計算後得到測量值，并顯示出來，此值即爲逆反射系數QD的測量值。

+充電方法：

本設備爲電池供電設備，并且采用可充電锂電池，在使用前請檢查電池電量，并根據使用情況适當充電。充電時，請使用本設備專用電源适配器爲設備充電，充電時電源指示燈爲紅色，充滿後指示燈變爲綠色。

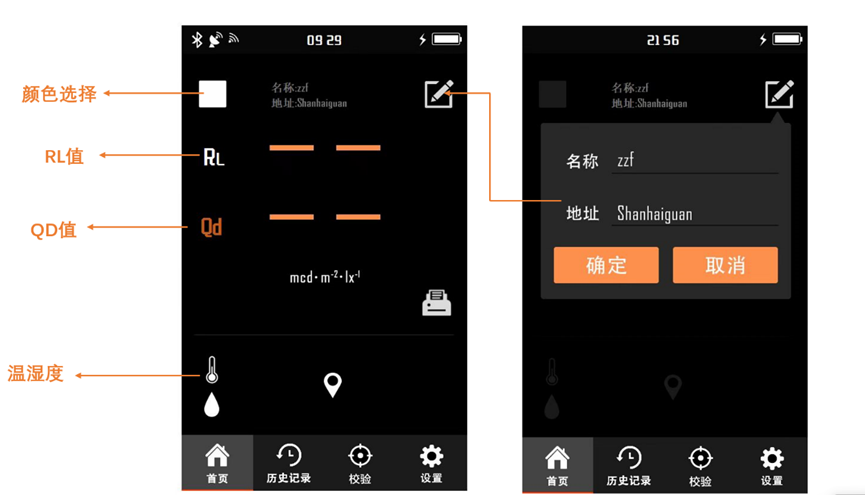

+主界面：

開機後，經過10秒左右的開機LOGO後，進入主界面。通過電容觸摸屏完成部分操作。主界面分爲3大部分：頂部信息欄、設置欄和中間主顯示區域。頂部信息欄顯示的信息有：時間，電池電量狀态，藍牙，喇叭。  如下圖：

點擊      後進入當前測試樣件名稱編輯界面，輸入完成後點擊完成編輯，注意: 名稱長度不能大于10個漢字或20個英文字母。

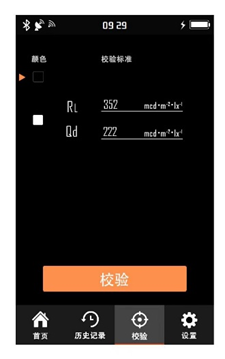

+校準界面：

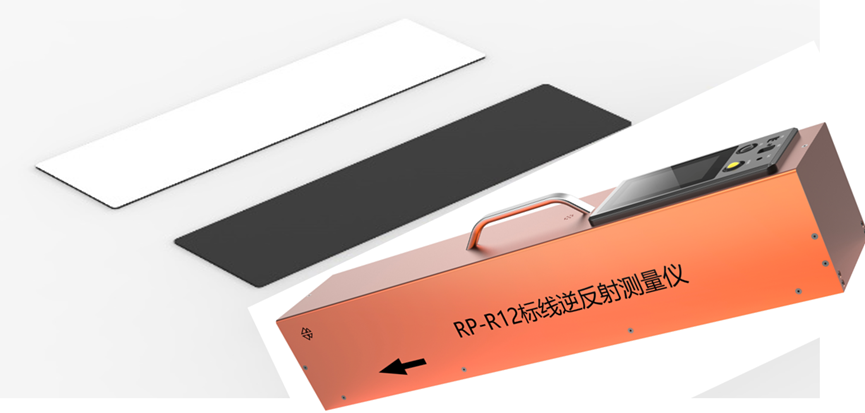

使用前需校準儀器，對每一個顔色進行校準，先校準黑色，其中白色需要輸入校準闆上所賦的逆反射亮度系數值。校準過程如下：

校準界面中最左側的箭頭表示當前選中的校準顔色， 點擊圖中顔色下方黑色或白色塊進行校驗,先校驗黑色再校驗白色, 黑色默認爲0, 點擊，當待校驗顔色橙色條出現√,校驗成功；校驗白色時需要輸入校驗闆的标準數值，同理當待校驗顔色橙色條出現√,校驗成功.

校驗完成之後點擊首頁,按下黑色測試按鈕即可測量,屏幕上有兩個顔色的數據,上方的數據是RL值,下方的數據爲QD值。

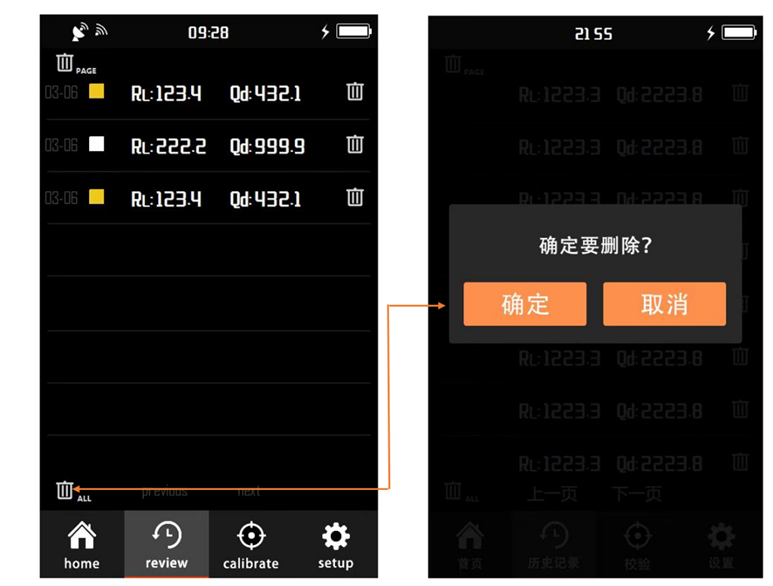

+曆史記錄：

首頁底部第二選項爲曆史記錄，點擊曆史記錄會出現之前測量的記錄，曆史記錄可删除，可打印。

1.可删除單條曆史記錄、整頁曆史記錄，以及所有曆史記錄。點擊

删除圖标     即可。

2.若要打印曆史記錄的測試數據，打開該數據，會有一個打印圖标

點擊即可打印（打印機使用詳見說明書第8頁）

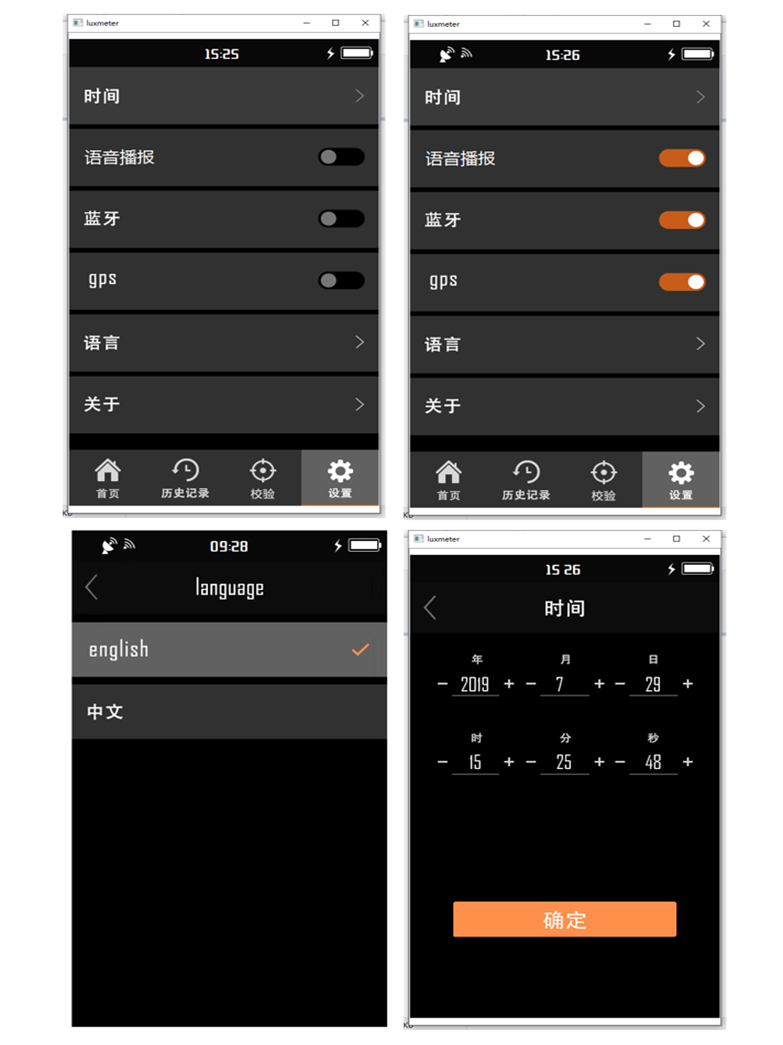

+設置界面：

設置界面裏包括時間設置，語音播報，藍牙，GPS，語言和關于。

時間設置：點擊 ”+”  ”-” 修改時間;

語言設置：進入         界面，選擇中文或English

設置界面及其所有功能全部打開示意圖

+藍牙打印機的使用：

在主機開機情況下，點擊設置，將藍牙選項選定爲橙色，選定之後屏幕左上角會有藍牙圖标閃爍，。長按藍牙打印機的開機鍵即可開機，關機方法相同, 藍牙打印機的“STATUS”指示燈常亮且主機屏幕的藍牙圖标不再閃爍,則連接成功,可選擇首頁的當前測量的數值,點擊主界面右側的打印機圖标  方可打印，也可打印曆史記錄的測試數據。

+數據導出功能

本機器測試數據自動保存至曆史記錄，數據是以Excel表格型式導出，第一步：用USB數據線連接到電腦，找到“設置”選項點擊進人，選擇 “關于”, 點擊數據線圖标  電腦上會彈出一個“U盤”圖标， 打第二步：打開文件夾，選擇并雙擊打開

第三步：選擇“db”開頭的文件并雙擊

第四步：“db”即是曆史數據，打開後可全部導出 或部分導出，根據需要選擇并新建文件名保存。

第五步：導出完成後會提示是否打開導出文件 。

第二步到第四部步見下圖：   嚴禁删除文件。
